보폭전압 및 접촉전압

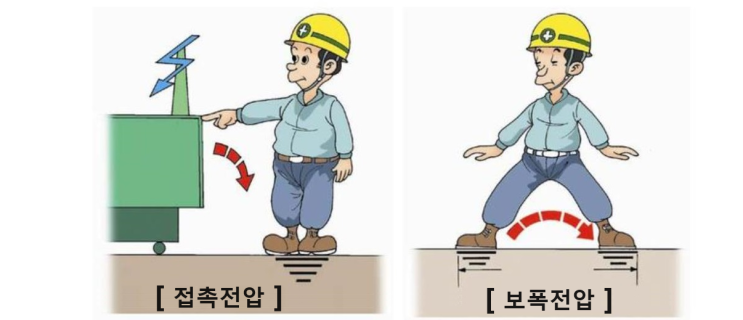

1. 개요 o 지락시 접지극에는 지락전류가 흐르면서 대지전위가 상승하며 접지극으로부터 거리에 반비례하는 대지에서의 전위경도를 형성함 o 대지의 전위경도에 의해 보폭전압과 접촉전압이 발생하며, 이들 전압에 의한 인체 통과전류는 안전 한계전류 이하를 유지하여야 함 o 접촉전압이란 사람의 손과 신체 일부 사이에 인가되는 전압을 의미하며, 보폭전압은 사람의 양발 사이의 보폭에 인가되는 전압을 말함 o 전위경도를 작게하기 위해서는 접지극을 깊게, 접지망의 밀도를 좁고 넓게 포설하여야 하며, 접촉할 우려가 있는 설비의 표면을 절연하고, 작업면에 절연체를 포설하여 접촉저항을 최대한으로 증가시키는 것이 필요 2.

보폭전압 가. 정의 o 접지를 실시한 구조물에 고장전류(뇌서지, 지락)가 흘렀을 때 접지전극 근처에 전위경도가 형성되며 이때 인축의 양다리에 걸리는 전위차 o IEEE 정의에 의하면 보폭전압은 접지전극 부근 대지면의 2점간(양다리)거리 1m의 전위차를 말함 o 이 전위차는 접지전류와 신체...
