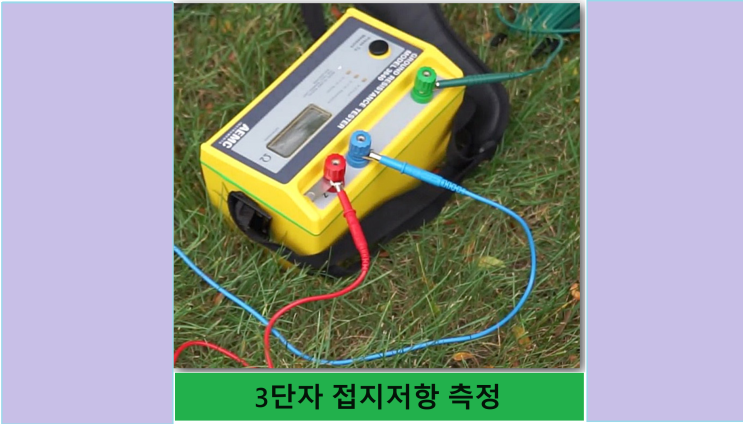

3단자 접지저항 측정법

1. 접지 o 접지란 낙뢰, 잡음, 과도전압 등으로부터 인축 및 장비보호를 목적으로 전기기기와 대지(Ground)를 도선으로 연결하여 기기의 전위를 0(零)으로 유지하는 것 o 효과적인 접지시스템이 없으면 기기오류, 고조파왜곡, 역률문제가 발생하거나 간헐적으로 여러 문제점에 직면할 수 있고 감전 위험에도 노출될 수 있음 o 전기사용 시설물에서 접지는 가장 기본적인 안전장치이며, 접지시설이 부적합 하면 인축의 감전사고나 전자장비의 파손 및 오동작의 주원인이 되므로 완벽한 접지시설을 유지하여야 함 2.

접지 저항 가. 개념 o 일반적으로 접지는 금속판, 봉, 망을 대지에 매설하여 구성하는데, 접지전극이 토양과 연결되면 필연적으로 전기적저항이 발생함 o 금속의 접지전극과 흙입자, 물, 공기와의 혼합물이라는 성질이 다른 2가지 물체간을 전기적으로 접속하는데 따른 발생하는 전기적저항을 접지저항이라함 o 즉, 접지저항은 접지전극과 대지의 토양 사이의 접촉에서 발생되는 전기적 접촉저항을 말하며,...
