접지의 기본 용어

Ground(Earth, 일반적인 의미의 접지) 접지봉, 접지판, 접지망 등 접지극을 땅(Earth)에 묻어 낙뢰전류, 누전전류, 잡음전류, 대전전류 등이 전위가 낮은 대지 측으로 용이하게 소산될 수 있도록 경로를 제공하는 것으로서, 도전성 물체를 대지와 전기적으로 접속하여 그 전위를 대지와 같은 전위 또는 전위차를 최소화시키는 것을 말한다. [그림] 접지 기호 (좌: Earth, 우: Ground) Ground Resistance (접지저항) 접지저항이란 금속으로 된 접지전극과 흙 입자․물․공기 등으로 구성되어있는 토양이 접촉하고 접지시스템에서 이 접지전극과 토양과의 전기저항을 말한다.

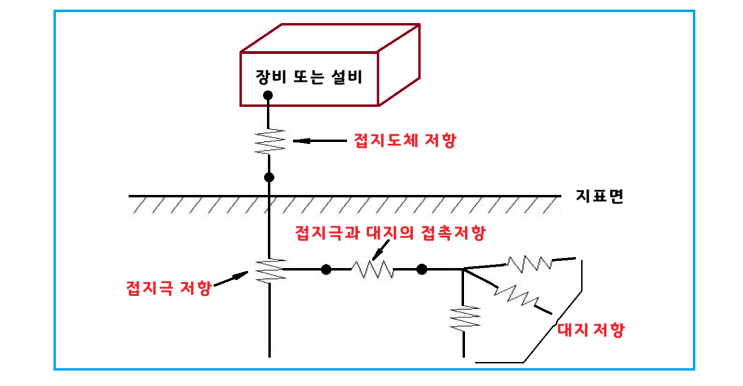

접지저항을 구성하는 요소는 첫째는 접지선 및 동봉 등의 접지전극 도체저항, 둘째는 접지전극의 표면과 이에 접하는 토양 사이의 접촉저항 그리고 접지저항에 가장 중요하고 큰 영향을 미치는 전극 주위의 토양이 나타내는 저항 즉, 대지고유저항 이렇게 3가지 요소로 이루어진다. [그림] 접지저항 구성요소...
