접지저항이란 대지에 직접 연결한 접지도체의 전기저항, 접지도체와 대지 사이의 접촉저항 그리고 대지를 전류가 확산하며 흘러 무한 원점에 이르는 경로의 대지저항 등 세가지 요소의 총합이며, 일반적으로 3번째의 요소가 90%를 차지한다. 실용상 ｢측정 대상의 접지도체에 충분한 원거리에서 일정의 전류를 흘려 그 전위상승을 통전 전류로 나눈 값｣을 그 접지도체(접지극)의 접지저항이라 한다.
접지저항의 측정은 상기 Ohm의 법칙에 의거, 측정 대상(접지도체)에 시험전류를 흘려 전위를 상승시키고 가상 무한 원점을 정하여 그 점에서 측정한 상승 전위와 시험 전류치를 계산 또는 직독하는 방법을 사용한다. 1. 전위강하법 측정원리 접지저항의 측정은 전위강하법이 널리 사용하는데, 이는 무한 원점에 대한 전위상승을 기준으로 현실적인 유한구간의 전위상승을 검출하여 접지저항을 측정하며 이 유한구간을 설정하는 매체로 보조 전극을 사용한다.

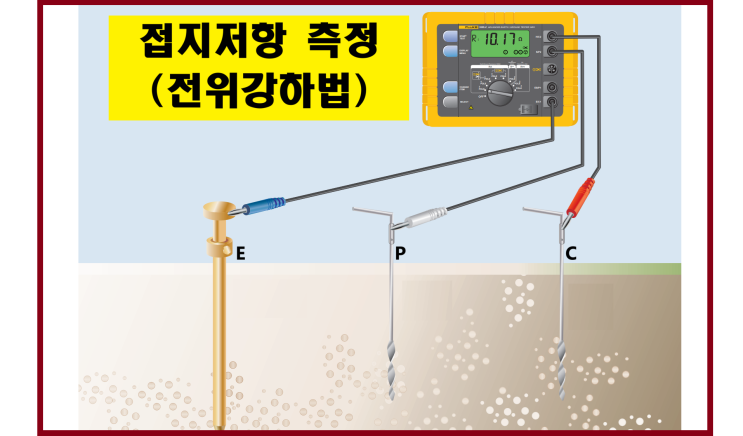

그림은 전위강하법 개념도이며, 여기서 E는 측정 대상이 되는 접지극, ...
