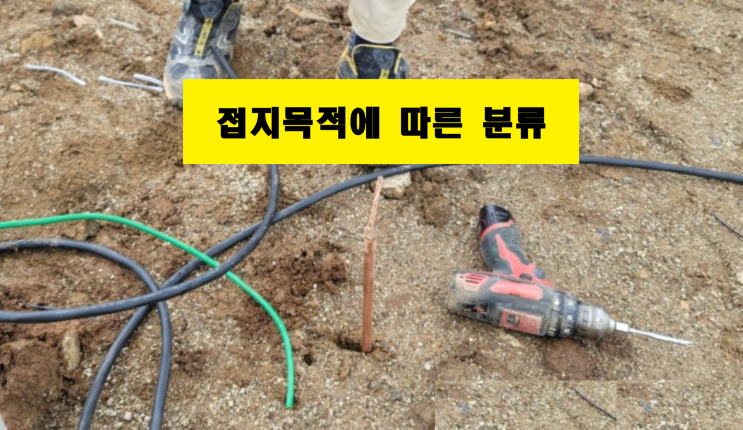

계통접지 보호접지 등전위접지

1. 계통접지 계통접지(System Earthing)란 전력 계통에서 돌발적으로 발생하는 이상 현상에 대비하여 대지와 계통을 연결하는 것으로 중성점을 대지에 접속하는 것을 말한다 주로 고·저압 혼촉에 의해 발생하는 전력선의 재해를 방지하거나 계통의 안정도 확보, 지락고장의 검출 등을 위하여 변압기 2차 측의 안전한 위치에 실시하는 것으로 목적은 다음과 같다. • 낙뢰, 개폐 서지 등에 의하여 전로에 발생할 수 있는 이상전압 억제 • 정상운전 시 발생되는 전력 계통의 최대 대지전압 억제 • 지락사고 발생시 과전류 보호장치 신속 동작으로 전기설비 손상 예방 • 고저압 혼촉 발생시 저압측 대지전위 상승 억제로 설비 손상방지 및 감전사고 예방 2.

보호접지 전기설비의 외함 등 비충전 부분이 금속제 인 경우 전기설비의 절연불량이 생기면 충전부의 전류가 유출되어 금속제 접촉 시 감전사고가 발생된다. 보호접지(Protective Earthing)는 이러한 고장 발생 시 감전을 방지하기 위해 접지...
