[Machine Vision] 머신 비전을 이용한 좌표 및 거리 측정 어플리케이션

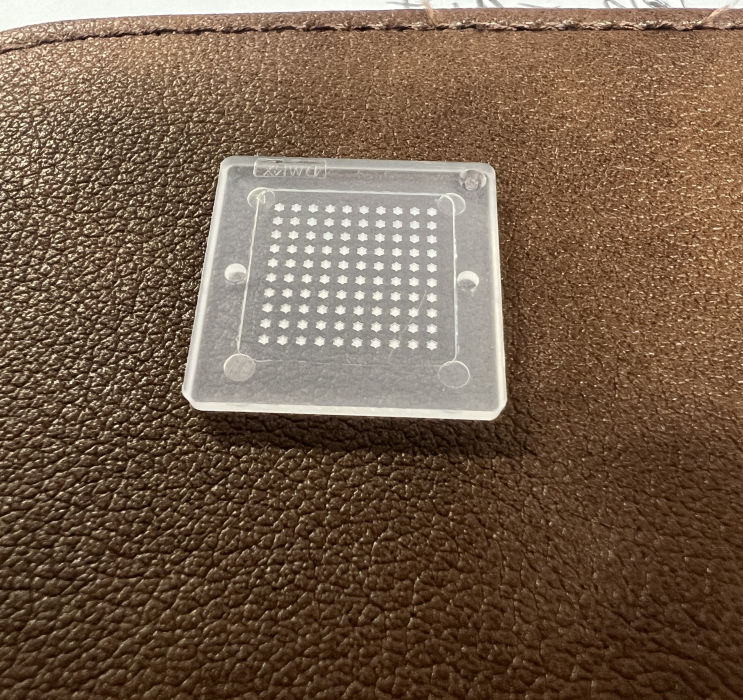

안녕하세요, 머신비전 프로그램을 이용하여 제품의 좌표 및 제품의 크기(규격)을 측정하는 어플리케이션을 소개드립니다. 제품은 아래와 같이 20x20mm의 투명 플라스틱 소재의 몰드입니다.

제품을 카메라로 인식하는데 문제가없도록 조명선정에 유의해야합니다. 아래와 같이 제품의 중심좌표, 가로길이, 세로길이를 측정하여 실제 가로x세로의 값이 규격에 맞게 측정이 되었는지 확인 할 수 있습니다.

중심좌표값은 이미지 좌측상단 0,0을 시작으로 우측하단 100,75좌표계를 사용합니다 (위 좌표값은 실제 측정된 이미지의 가로 100mm, 세로 75mm(FOV 100,75)를 기준으로 한 값입니다) 위 값을 PC 또는 PLC에 Ethernet 통신 및 Modbus 통신을 통하여 데이터 전송이 가능하며, 통신 프로토콜 또한 사용자에 맞추어 꾸밀 수 있습니다 뿐만 아니라, 한쪽 측정된 포인트 값들을 연속적으로 계산하여 굴곡진 면의 각각의 거리도 측정이 가능합니다. 감사합니다 자세한 제품 문의 티제이시스템...
