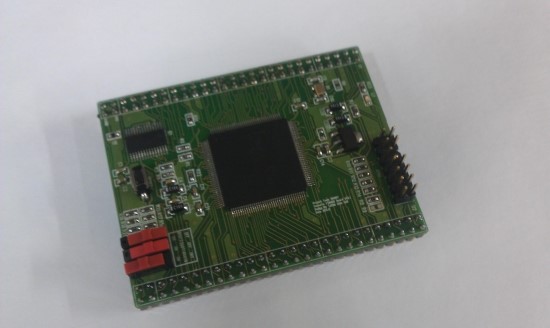

F28M35H52C1 모듈 회로도 및 PCB 제작

작년에 TI사에서 출시된 TMS470(Cortex m3)시리즈와 TMS320F280x(피콜로)시리즈가 듀얼로 구성된 F28M35H52C1 MCU를 이용해서 모듈을 제작해 보았씁니다. 컴파일러는 CCS4.2.3을 사용중이며, CCS자체작으로 버그가 있기 때문에 암에는 플래쉬가 잘 구어지나, DSP쪽에 플래쉬 굽는게 문제가 생겨서 CCS4.2.5로 업데이트 해서 사용해 합니다.

동작속도는 DSP는 최대 150Mhz, ARM은 최대 100Mhz까지 동작합니다. 특이한 점은 ARM이 마스터 시스템이므로 DSP에서 포트를 사용하기 위해서는 GPIOPinConfigureCoreSelect(GPIO_PORTA_BASE, GPIO_PIN_0, GPIO_PIN_C_CORE_SELECT); 위와 같이 A포트 0번을 DSP에서 사용하겠다는 설정을 해줘야 합니다.

LED제어, LCD제어, PWM제어 등 ARM소스와 DSP소스 기본예제를 첨부하겠습니다. ARM이나 DSP모두 개별적인 램과 플래쉬를 가지고 ...
