[LCMT 스토어] 케이블 손실의 측정_How to measure of cable insertion loss

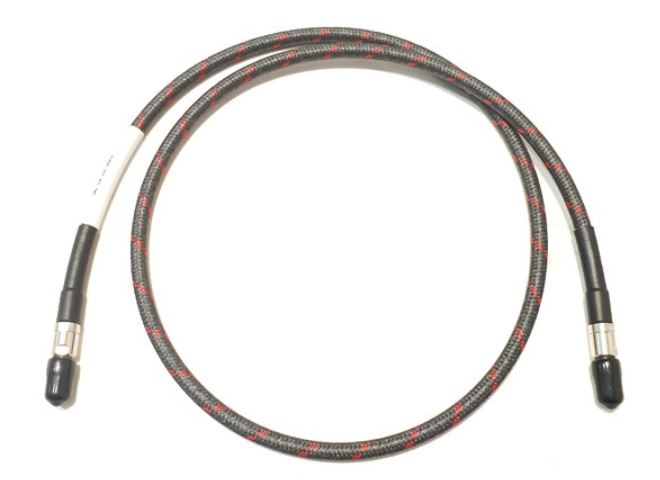

무선 초고주파 저손실 케이블_ RF microwave low loss cable_YSS21S [LCMT케이블] 케이블을 사게 되면 한장의 종이를 같이 받게 됩니다. 그 종이는 구매한 #케이블특성 을 측정하여 기록한 일종의 성적서 같은 것입니다.

보통 네트워크 아날라이저로 측정하기 때문에 S 파라미터 값이 기록 됩니다. S11은 1번포트에 입력된 신호가 1번포트로 반사되어 되돌아오는 #반사값 (dB) 입니다.

S21은 1번포트에 입력된 신호가 2번포트로 출력되어 나오는 #손실값 (dB) 입니다. S12은 2번포트에 입력된 신호가 1번포트로 출력되어 나오는 손실값(dB) 입니다.

S22은 2번포트에 입력된 신호가 2번포트로 반사되어 되돌아오는 반사값(dB) 입니다. 이 손실값은 주파수 Frequency 에 따라 다르기 때문에 주파수별로 손실값을 측정해서 측정에 적절하게 보상해 주어야 올바른 측정값을 얻을 수 있습니다.

그렇다면 케이블의 손실값은 어떻게 측정할 수 있을까요? 바로 계측기를...
