아이볼트 중요 치수 [Eye Bolt 규격]

아이볼트 안녕하세요. 슬기로운 아봉생활 구독자님들!

오늘은 아봉이가 "아이볼트 규격"에 대해서 써볼까합니다. 그럼 포스팅 시작하겠습니다!

아이볼트는 볼트 머리가 육각 혹은 접시가 아닌 위 사진과 같이 둥근 형태의 볼트입니다. 둥근 형태의 구멍 안쪽에 샤클이라는 용구를 사용하거나 바(끈)를 이용하여 무거운 중량물을 들어올리거나 이동시킬 때 사용하는 볼트인데요.

모든 규격이 아니라 모델링에 필요한 규격 정도만 알아보려 합니다! 아참, 아이볼트로 얼마나 들어올릴 수 있는지 사용하중도 알아보도록 할게요!

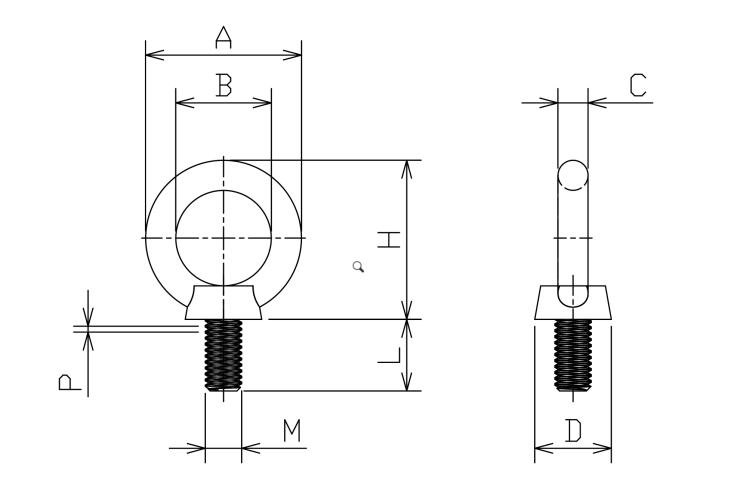

아이볼트 규격 Eye Bolt 아봉이 이 정도 치수만 있으면 대충 모델링이 가능할 듯 싶어서 여기까지만 정리하도록 하겠습니다! 참고로 M은 볼트 크기이고 P는 나사산 피치에요.

호칭 A B C D H L M P 사용하중 수직현수 45도현수 M8 32.6 20 6.3 16 33.3 15 8 1.25 80 80 M10 41 25 8 20 41.5 18 10 1.5 150 150 M12 50 3...
