어셈블리 파일을 파트 별로 따로 분리해서 STP 저장하기 [STEP 저장 옵션]

STEP 저장 옵션 안녕하세요. 슬기로운 아봉생활 구독자님들!

오늘은 아봉이가 "STEP 저장하기"에 대해서 써볼까합니다. 그럼 포스팅 시작하겠습니다!

기계장치를 설계하다보면 필수적으로 따라오는 것이 ASSEMBLY(이하 ASS'Y)겠죠? 단품으로 만들어지는 기계는 없을테니까요.

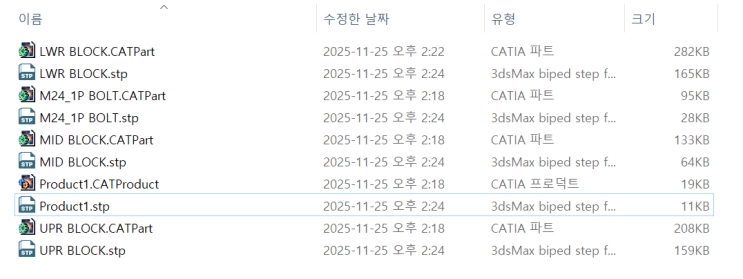

보통 ASS'Y 파일을 거래처나 고객사에 보내주는 경우 깔끔하게 결과물만 보내기 위해 STEP(.STP) 파일로 저장해서 보낼텐데요. 오늘 다룰 내용은 1.

STEP 파일 하나에 ASS'Y를 전부 저장해서 보낼건지 2. ASS'Y STEP 파일과 동시에 그 안에 있는 파트들도 따로 STEP 파일로 저장해서 보내줄건지 어떻게 옵션을 설정해야하는지 알아보려 합니다.

옵션 다뤄보기 STEP 파일 저장 우선 예를 들기위한 모델링으로 아래 ASS'Y 파일을 준비했구요. Tool - Options 에서 현재 STEP 파일 저장 설정이 어떻게 되어 있는지 한번 보러 갑니다.

기본값입니다. 빨간색 사각형 안의 설정을 살펴...
