3상 전력 공급 및 전기증설 공사 - 성남 판교 목공예실 전기공사

안녕하세요~ 동이입니다. 남편이 공사한 현장 사진을 가지고 왔어요.

이번에는 판교에 위치한 새로 생기는 목공예실 전기공사로 3상 전력을 이용하는 대패기 2대와 전기증설까지 함께 하는 공사입니다. 일단 사진으로 공사현장의 모습을 보여드릴게용!

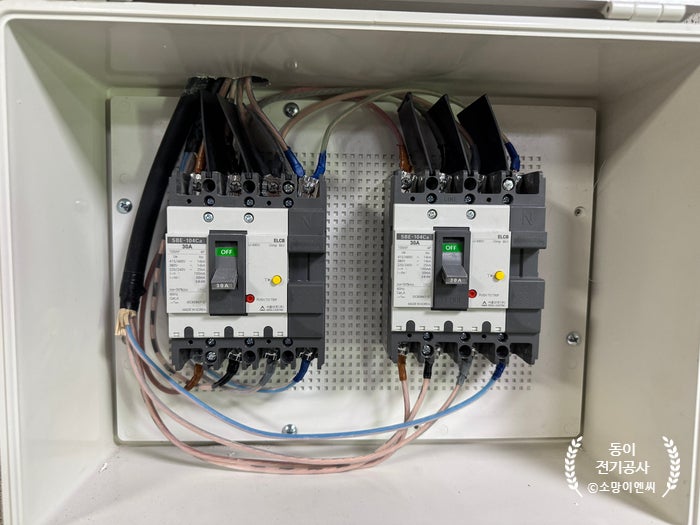

하이박스에 3상 누전차단기 2대를 설치하기 위한 준비를 합니다. 뚝딱뚝딱 간격을 맞춰가며 예쁘게 설치를 합니다.

그리고 하이박스 몸통을 벽에 고정합니다. 분전반부터 3상 전력선과 접지선을 끌고옵니다. 3상 차단기까지 선을 연결하기 시작합니다. 3상을 안전하게 쓰기 위해선 터미널 단자 작업을 잘 해야합니다.

그리고 대패기를 위해 부하 전선을 빼놓습니다. 부하 전선도 터미널로 잘 연결을 합니당~!

그리고 전선을 위로 쭉 빼두고 정리를 합니다. 참고로 접지선은 하이박스로 내리지 않았습니다.

왜냐하면 하이박스 소재 자체가 절연체이기 때문에 따로 접지단자를 넣지 않아도 됩니다. 다만 철함일 경우는 접지단자를 연결해주어야 합니다.

알루미늄 몰드 커버까지 완...
