레이돔개발 시제품제작하기

자율주행기술은 차량뿐만 아니라 항공드론에서 사용되고 있습니다. 드론이 비행 중 충돌을 해서 추락하는 것을 방지하기 위해 레이더를 개발하는 업체가 국내에도 몇 군데 있는데요, 그 중 최근에 레이더개발이 마무리 되어가는 업체로부터 기구개발 의뢰를 받았습니다.

레이돔 개발인데요, 레이더 안테나와 전자부품을 보호해주는 케이스를 레이돔이라고 하죠. 단순히 보호기능만 있는게 아니라 레이더가 잘 투과되도록 해야하는데요, 이를 위해서 케이스의 재질, 두께, 형태, 안테나와 케이스사이의 거리를 고려해서 설계를 해야하죠.

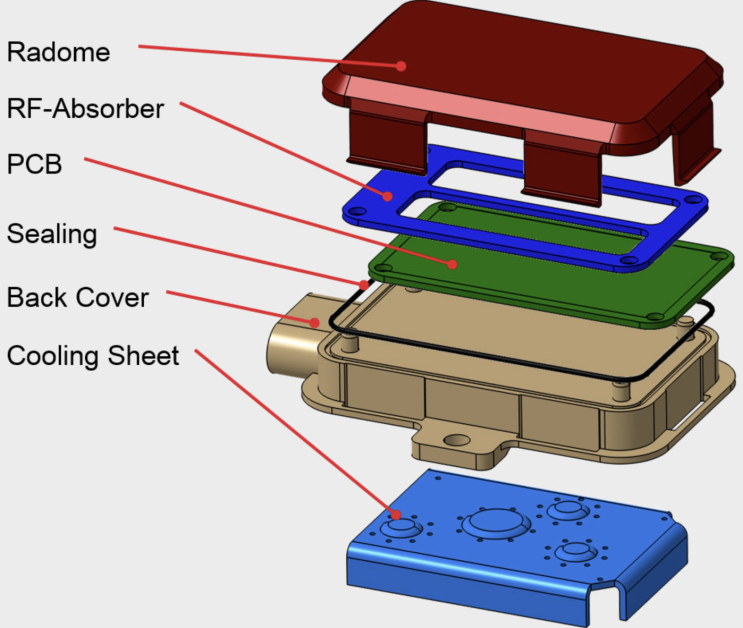

자동차에 쓰이는 레이더의 일반적인 구조는 아래 그림처럼 되어 있어요. RF흡수체, 실링, 냉각시트등도 있습니다.

레이돔의 두께를 결정하기 위해서는 사용레이더 주파수, 재질에 따른 유전율을 고려해서 결정했습니다. 고객께서 개발한 레이더는 mmWave로 77GHz를 사용했습니다.

레이다 커버를 통과하는 전자기 에너지의 반사를 최소화(투과성을 높게) 일반적으로 레이돔 벽면에서 전자기 에너...
