[설계참고] 기어 작도법 총정리 (모듈·피치원 계산부터 Inventor 모델링까지)

기계 설계를 하다보면 기어를 그려야 하는 경우가 분명히 생긴다. 그런데, 인터넷을 검색하다보면 작도하는 방법이 워낙 다양해서 더 헷갈리는 경우가 많은데 나는 딱 1가지 방법을 사용해서 그리면 거의 맞아져서 이 방법을 선택해서 그리고 있다.

맨날 천날 해도 까먹어서 정리를 좀 해둬야 겠다. 매일 작도를 하는게 아니다 보니 잊게 된다.

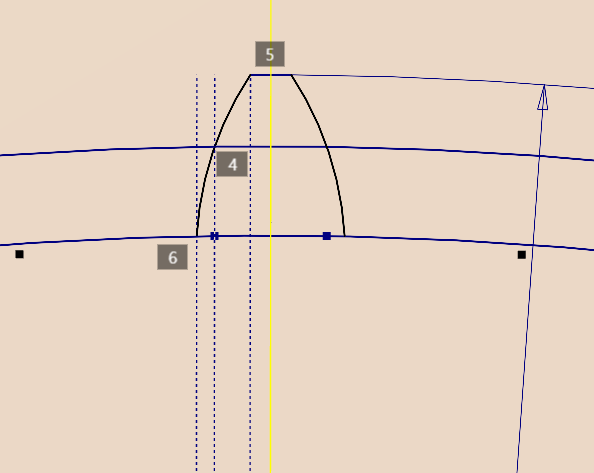

기어 작도법 기어작도는 단순히 원을 그리는 작업이 아니라, 피치원과 인벌류트 곡선을 기반으로 정확한 치형을 설계하는 과정이다. 기계 설계 실무를 하다보면 어려운 것이 기어를 새로 설계해야 하는 경우, 원래 있는 기어를 적용해야 하는 경우 등 다양한 상황이 발생하는데 보통 기어는 시중에 주로 사용하는 것이 대부분 정해져 있기 때문에 후자를 선택하는 경우가 많다. 1.

인벤터의 design accelerator 사용 은 실제로 설계에서는 추천하지 않는다. 왜냐하면 너무 정형화되어 있기 때문에 유동적으로 바뀌어야 하는 부분을 적용하기가 어렵다.

이 치수대로 적...
