Arduino 보드와 라즈베리 파이 피코의 핀 배열 정보

Microcontroller 보드인 아두이노와 라즈베리 파이 피코를 실제 사용하려면 어떤 핀에 배선을 연결해야 할지를 결정해야 한다. 그런데, 이러한 마이크로컨트롤러 보드들은 각각의 핀들을 어떤 용도로 사용할 수 있는지를 미리 정해두고 있다.

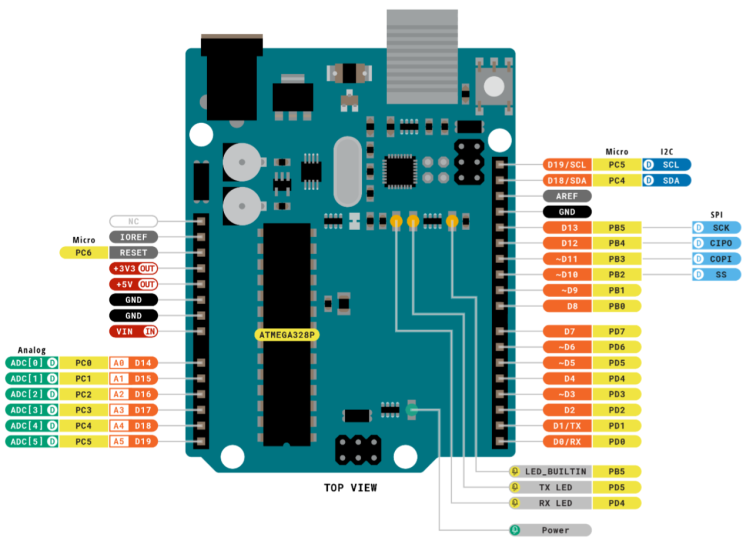

이러한 정보를 그림으로 나타낸 것을 "Pinmap" 또는 "Pinout"이라고 부르는데, 가장 대표적인 아두이노 우노 보드의 경우의 pinmap은 다음과 같다. 이를 참조하면, 디지털 신호를 주고받는데 사용이 가능한 핀의 번호들은 아래 자료에서 오렌지색으로 표기된 D1~14번이 사용 가능함을 알 수 있고, 아날로그 신호는 A0~A5 핀들을 사용 가능함을 알 수 있다.

참고로 일부 핀은 겸용으로도 지정된 범위 내에서 아날로그용으로 사용하거나 디지털 용도 모두로도 사용이 가능함을 알 수 있다. 또한 LED 등을 연결하려고 할 때 필요한 GND나 +5V /+3V 전압의 위치도 확인이 가능하며, 외부 디스플레이 등의 연결에 사용하는 I2C 회로 등에 ...
