안녕하세요 나루소방입니다. 오늘은 창고형 건물의 소화전 온/오프 스위치가 정상작동하지 않고, 기동확인 표시등에 문제가 있다는 현장으로 왔습니다.

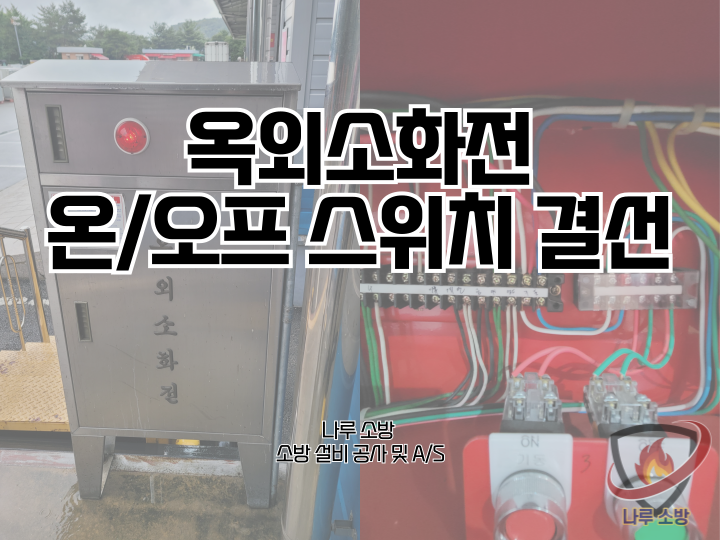

옥외소화전 온오프 스위치 결선 우선 문제가 있는 소방 MCC 입니다. 여기에는 릴레이 스위치가 달려있었는데, 보통 릴레이스위치는 병렬구조의 온/오프 스위치를 만들기위해 사용합니다.
하지만 나중에 점검해보고 안 사실이지만, 이전에 이 릴레이 스위치를 이용해서 자기유지회로가 만들어져 있었습니다. 자기유지회로는 MCC 자체에 내장되어있기 때문에 굳이 바꿔줄 필요가 없습니다.
고로 쓰지 않는 릴레이가 달려있었습니다. 사진을 보면 현재 소방 옥외소화전 함에 전선이 3가닥만 빠져있습니다.
일반적으로 온/오프 스위치 방식의 소화전은 직렬은 6가닥, 병렬은 5가닥의 전선이 들어갑니다. 그런데 3가닥만 빠져있다는 점은 매우 이상한 것으로, 전체적으로 점검을 다시 해보니 좀 터무니없는 방식으로 공사가 되어있었습니다.
다시 소방 MCC로 돌아와서 의미없는 릴레...
