경동나비엔 통신 변환기 ITCV-21

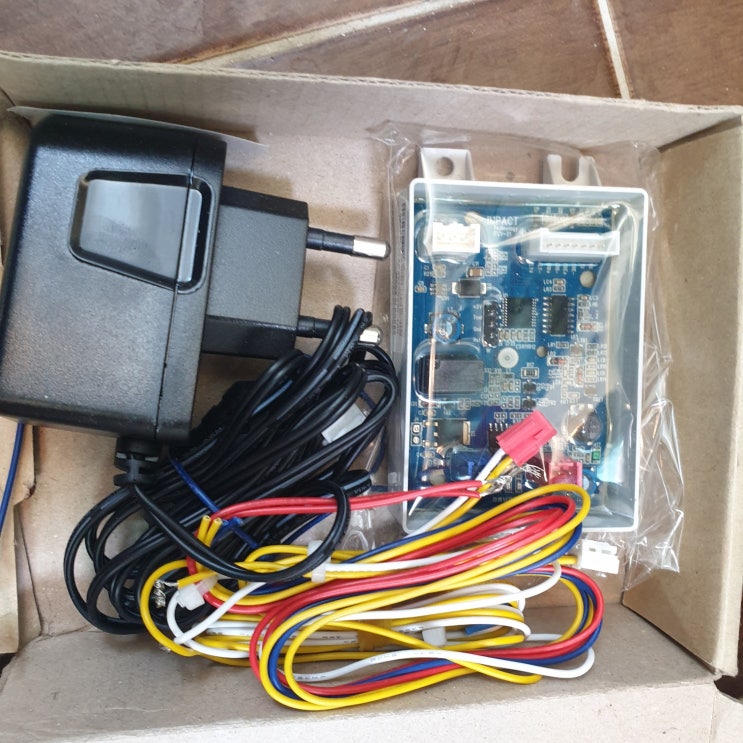

경동 통신 변환기 ITCV-21입니다 타사 보일러 [ 경동나비엔 보일러가 아닌 곳] 가 설치되어 있고 타사각방시스템 [ 경동나비엔각방이아닌곳] 설치되어 있을 때 보일러만 경동나비엔으로 설치할 때 사용하는 통신 변환기입니다 박스를 개봉하면 본체 전원 선 커넥터들이 들어 있습니다 또한 통신 변환기 설치 설명서가 들어 있습니다 구성품들이 사잔에 보이네요 먼저 룸콘선은 접점잭에 연결하고 룸콘을 설치합니다 경동 NCB 354 시리즈는 사진처럼 컨트롤러 상단이 접점잭입니다 우측 상단 파란 커넥터는 이전 보일러가 대성, 대우 보일러 일 때 사용합니다 좌측 상단 빨강 커넥터는 이전 보일러가 롯데 보일러일 때 사용합니다 이 두 가닥은 타사 제어기 통신선에 연결하면 됩니다 우측 하단 검정 배선은 전원 공급선입니다 보일러에 들어가는 콘센트와 통신 변환기 전원에 들어가는 전원 콘센트 각각 1개 총 2개가 필요합니다 마지막으로 좌측 하단 8핀을 설명드립니다 빨강. 파랑.

노랑으로 구성되어 있습니다 이 중에...
