수신기와 발신기 결선하기

소방 화재수신과 발신기의 결선방법을 알아 보자. 소방설비에서 수신기는 컴퓨터의 CPU역할을 한다.

입력 신호를 받아 이를 처리하여 출력신호를 내보내는 중앙처리장치라고 생각하면 된다. 위 사진은 p형 수신기의 실제 모습과 내부결선 모습을 나타낸 것이다. p형 수신기에서 발신기에 관련된 설비는 주경종, 지구경종, 발신기의 표시등, 발신기, 전화(현재 설비에서는 없어짐), 감지기 회로 등의 설비로 구성되어 있다. p형 수신기는 제어신호를 접점방식으로 하고 R형 수신기는 통신방식으로 한다.

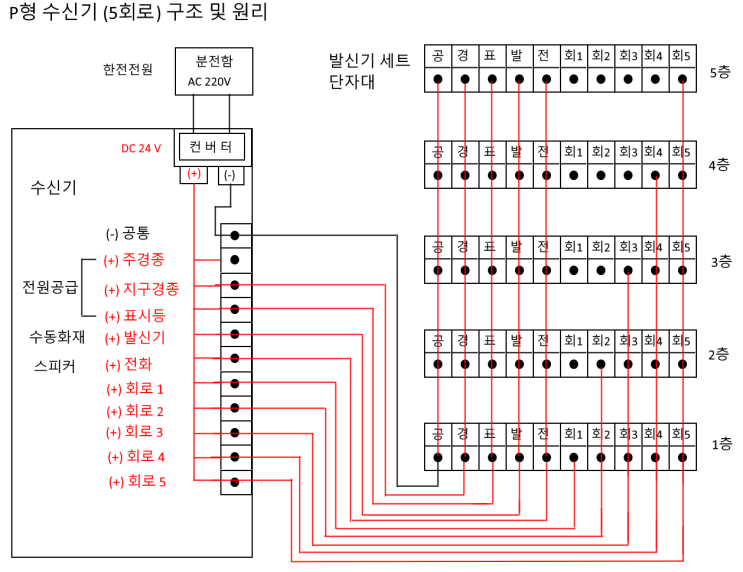

이들 설비들이 수신기와 어떻게 결선되는지 알아 보자. 위 그림은 P형 수신기(5회로, 5층 건물)의 결선방식을 보여주고 있다.

수신기에는 한전전원의 분전반에서 교류 전압원을 받아 컨버터를 통해 24V의 직류 전압으로 변환하여 전원을 공급한다. 직원 전원의 마이너스(-) 전압선은 공통선으로 공급된다.

직류전원의 (-) 공통선은 제어회로, 시컨스 회로의 바닥선(-) 공통선으로 이해하면 된다. 수신기가 한전 ...
