수신기와 충압펌프 MCC판넬 결선 및 작동원리

수신기와 충압펌프간 결선방법에 대하여 알아 보자. 충압펌프는 스프링클러설비의 2차측 배관에 압력이 설정압력 보다 떨어질 경우 기동을 하여 적정 압력을 유지함으로써 주펌프의 잦은 기동을 막아 주어 설비가 적정하게 운영되도록 하는 것을 목적으로 한다.

따라서 충압펌프는 스프링클러설비의 2차측 배관에 수압이 설정압력 보다 떨어질 경우 자동으로 기동하도록 시퀀스가 작동하도록 결선을 해야 한다. 충압펌프의 결선은 수신기와 MCC판넬, 충압펌프, 압력챔버 이 4개의 설비를 결선한다.

충압펌프의 전동기는 3상 결선에 의하여 기동하게 되고 MCC판넬에서 한전 전원이 MC에 의하여 충압펌프 전동기에 전원이 공급된다. 수신기와 충압펌프 MCC판넬 결선방법 이제 결선을 시작해 보자.

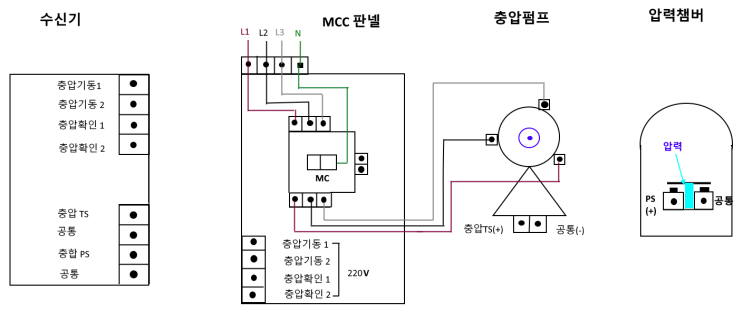

먼저 충압펌프 기동 1,2선을 MCC판넬 충압펌프 기동 1,2 단자에 연결한다. 뒤에서 이야기 하겠지만 충압펌프 기동1,2선은 충압펌프에 전원을 공급하기 위한 시퀀스 회로의 MC를 여자시키기 위한 보조 회로의 전선이다.

충...
