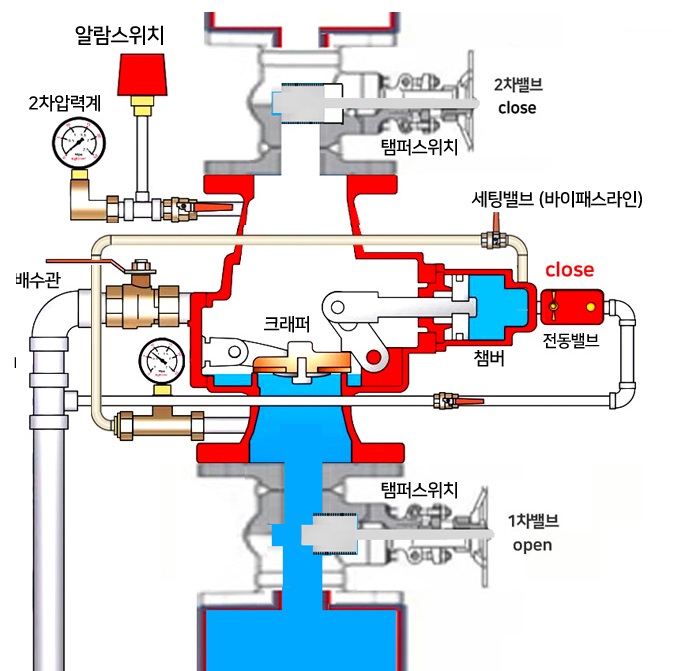

수신기와 S.V.P 판넬과 결선 및 작동원리

수퍼비조리판넬은 준비작동식 스프링클러설비에 설치한다. 준비작동식 스프링클러설비는 지하주차장 등 헤드나 가지배관이 동파의 우려가 있는 곳에 설치한다.

준비작동식 스프링클러설비는 2차측에 대기압상태로 두게 되므로 겨울철 동파의 우려가 없는 장점이 있으나 화재시 즉각적인 대응이 미흡한 단점이다. 준비작동식 스프링클러설비는 감지 A, B가 모두 화재를 감지했을 때 작동하게 된다.

수신기와 수퍼비조리판넬간 결선방법 수신기와 SVP간 결선방법에 대하여 알아보자 준비작동식 스프링클러 설비의 S.V.P를 수신기와 결선하기 위해서는 수신기, S.V.P, 프리액션밸브, 사이렌, 감지기 A,B가 필요하다. 감지기 A,B는 이미 결선이 완료된 것으로 보고 결선을 한다.

먼저 수신기와 S.V.P간 결선을 한다. 수신기의 전원 (+),(-)단자를 S.V.P 전원(+), (-)단자에 결선한다.

밸브개방PS, 밸브주의 TS, SOL기동, 전화 사이렌 단자를 상호간에 결선한다. 여기서 밸브개방 PS는 1차측 압력...
