차박용 인산철 파워 뱅크 파워탭을 직접 만들어 보자. / 배선도 포함.

차박 필수품 인산철 파워뱅크용 파워탭 만들기 DIY!! 이번에는 저희가 차박용으로 잘 사용하고 있는 인산철 파워뱅크에 연결해서 사용할 멀티 파워탭을 한번 만들어볼 거예요.

먼저, 파워탭 본체는 지난번에 만들어둔 플라스틱 용기를 이용해서 제작해 볼 텐데요. 스탭 드릴 비트로 미리 뚫어둔 홀을 따라 12v 시거잭 2개와 USB 충전 포트 2개를 각각 매립할 거예요.

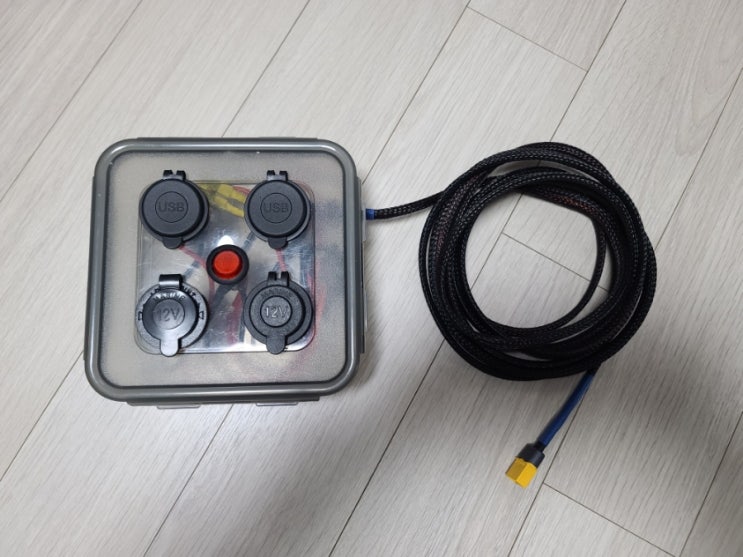

상단에 USB 충전 포트 2개와!! 하단에 12V 시거 아웃렛 2개!!

그리고, 가운데에 작은 스위치까지! 이번 연결 방법은 납작 단자가 아닌 납땜 방식으로 배선 작업을 할건데요.

단자마다 납땜이 잘 붙을 수 있게 살짝~ 사포질을 미리 해두었어요. 배선은 실리콘 16awg를 사용하는데..

뭐, 더 굵은 전선을 사용해도 되지만 저희의 경우! 12V 전기요 2장에 스마트 기기 충전이 대부분이라 아무리 최대로 사용해도 동시에 15A 이상 사용하기가 어렵거든요.

그래서 최대 허용 전류량이 35A인 실리콘 16Awg 전선을 선택했어요...
