전기기능사 실기 공개문제 9번 진행 후기

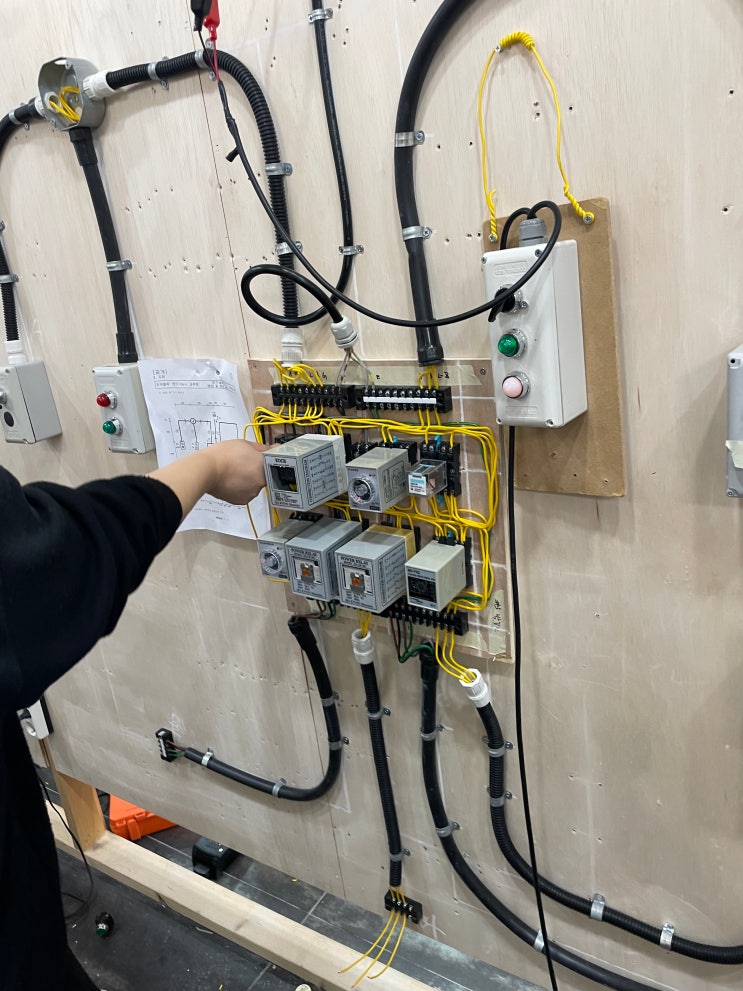

지난 토요일(25-05-24)에는 전기기능사 실기 준비를 위하여 학원 강의 7회차 수업을 들었습니다. 기존까지는 리밋 스위치(limit switch, LS)를 활용한 문제였다면, 이번 부터는 플로트레스 스위치(Floatless switch, 급수나 배수 등 액면 제어에 사용하는 계전기)를 활용한 공개 9번 문제를 풀었습니다.

이론 수업으로 셀렉터 스위치(selector switch, 선택 스위치, 자동-수동) 배선 그리고 유의사항 및 버저(buzzer) 결선 시 주의사항 등을 배웠습니다. <주의사항> ① 버저는 진동에 약하기에 결선 시 전동드라이버 사용 금지 ② 셀렉터 스위치는 11시(수동), 1시(자동)으로 11시로 해놓은 상태에서 벨테스터기로 안쪽과 바깥쪽 중 소리가 나는 부분을 확인하고 종이에 표시하는 것이 중요 ③ 플로트레스 스위치 전원은 기존 ②-⑦이 아닌 ⑤,⑥이며, ⑦, ⑧, ①에 E1, E2, E3가 연결됩니다. ④ ①에 접지가 연결되어야 합니다.

핀번호 부여 ① 아...
