ASME B31.1의 배관 지지대(support) 설계

배관기술 지지대(Support) 설계 엔지피디아 ASME B31.1-120.1 '파이프 지지요소에 걸리는 하중 일반사항' (a) 이 표준에서 사용하는 넓은 의미의 "배관 지지요소" 또는 "배관 지지물"은 배관의 무게, 보온재의 무게, 운반하는 유체의 무게를 지지하는 모든 범위에 걸친 다양한 방법을 포함하여야 한다. 대표적인 배관지지 요소의 형태로는 행거와 지지물을들 수 있으며 "행거'’는 위에서 배관의 무게를 지탱하여 지지부재의 대부분이 인장력을 받는 형태이며 "지지물"은 아래에서 배관의 무게를 감당하여 지지부재의 대부분이 압축력을 받는 형태를 말한다.

많은 경우에 있어서 배관지지 요소는 이 두 가지의조합된 형태를 갖는다. ASME B31.1의 120절(파이프 지지요소에 걸리는 하중)은 배관 지지대 설계 시 어떤 하중과 운전 조건을 반드시 고려해야 하는지를 정리한다.

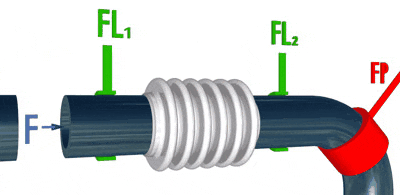

고려 대상에는 자중, 압력에 의한 하중(예: 구속되지 않은 익스팬션 조인트가 있을 때 발생할 수 있는 하중), 풍...
