안녕하세요. 알투비입니다.

저희 알투비는 CAE 기반 설계검증 전문업체로 설계용역, 연구개발용역, 중소기업R＆D 컨설팅, 시제품 제작, 연구장비 제작 서비스를 제공해드리고 있습니다. 오늘은 다이얼 게이지에 대해 알아보겠습니다.

다이얼 게이지란? 기계 가공이나 부품 등의 치수 정밀도가 요구되는 경우 다방면으로 사용할 수 있는 측정 공구로 다이얼 게이지가 있습니다.

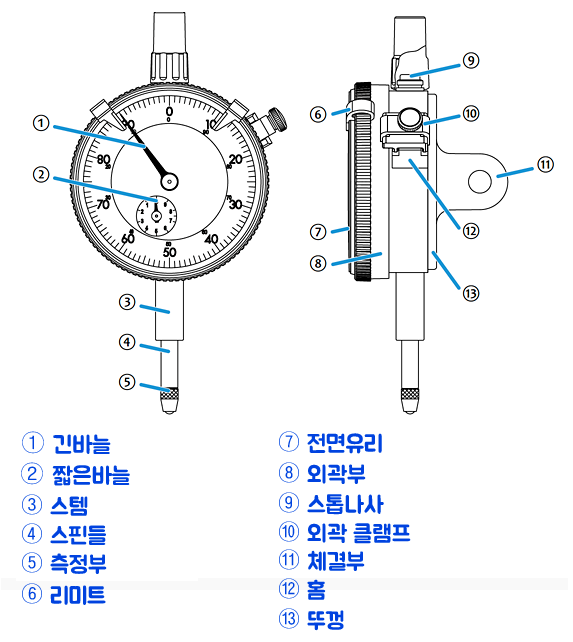

다이얼 게이지는 치수 변화를 측정하기에 최적인 측정 공구입니다. 다이얼 게이지는 위와같은 부품으로 구성되어 있는데, 스핀들의 직선 운동을 다이얼의 바늘(지침) 회전 운동으로 바꿔 그 변위량을 쉽게 읽어낼 수 있는 측정기입니다.

제품마다 다르지만 긴 바늘은 수십바퀴를 회전하는 것도 있으며, 회전량에 따라 측정범위가 크게 달라집니다. 일반적인 다이얼 게이지의 경우 측정범위는 1mm~10mm 정도이며, 100mm까지 폭넓게 측정 가능한 제품도 있습니다.

다이얼 게이지는 구조나 기능에 따라 백플런저 타입, 지렛대식 다이얼 게이지, ...
