안녕하세요. 알투비 입니다.

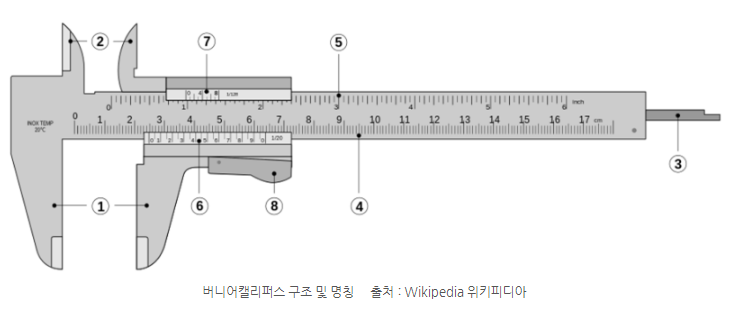

오늘은 버니어 캘리퍼스에 대해 알아보도록 하겠습니다. 버니어 캘리퍼스는 길이나 높이, 너비 등 기계류의 혹은 사람의 신체 부위 치수를 정밀하게 측정하는 자의 일종입니다.
공학도와 인류학자(골학 측정용)의 필수품이기도 하죠. 외측·내측·단차·깊이 등을 측정할 수 있어 기계 가공 현장에서 가장 많이 보급된 측정 공구 중 하나입니다.
눈금 하나의 1/n까지 읽을 수 있습니다. 원리는 이렇습니다.
예로, 1mm 단위인 어미자의 19눈금을 10등분 했다면 0.1 mm 단위까지 읽을 수 있습니다. 19 mm를 10등분했으므로 아들자의 한 눈금은 1.9 mm가 되고, 어미자와 눈금 차이가 0.9 mm씩 생기기 때문입니다. 어미자와 아들자의 눈금 차이는 어미자와 아들자가 만나는 지점을 기준으로 어미자의 눈금과 아들자의 눈금 차이로 구합니다.
아들자 눈금 2번째와 만났다면 그 만난점에서 아들자 원점까지 존재하는 어미자의 눈금은 2개이며 아들자의 눈금 2개와 0.2mm 차...
#
