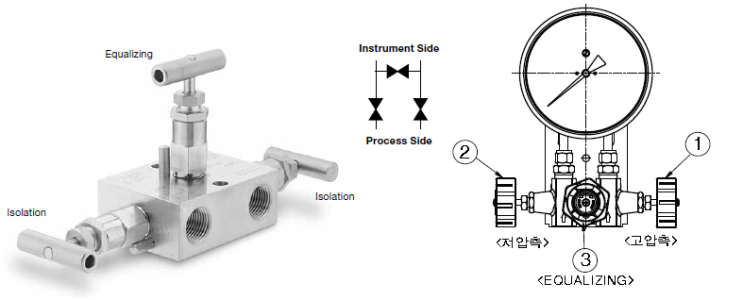

[계장/Hook-up] Valve Manifold

2023-05-10 21:55:26

개요 Transmitter 전단에 부착하는 Accessory이다. Manifold의 재질은 Tubing 재질과 함께 하는데, Tubing이 316L이 적용됬다면 Manifold도 316L로 가야한다.

보수, 점검, 수리, 교체 등 Maintenance 시에 측정 유체를 일시적으로 차단하여 계기에 충격을 주지 않기 위해서 사용한다. 종류별로 사용되는 경우는 다음과 같다. 2-Way Valve Manifold : Pressure Gauge (PG), Pressure Transmitter (PT) 3-Way Valve Manifold : Differential Pressure Transmitter (FT, LT, PDT) 5-Way Valve Manifold : 3-Way 와 같은 경우 Process Line 1개당 Block Valve, Vent Valve가 각각 1개씩 필요하다.

그러므로 도압관이 1개인 PT는 2 Valve가 적용, 도압관이 2개인 FT, LT, PDT는 3 Valv...

# 2WayValveManifold # 3WayValveManifold # 5WayValveManifold # EqualizingValve # HookUp # Manifold # Transmitter # TransmitterAccessory # ValveManifold

원문 링크 : [계장/Hook-up] Valve Manifold

등록된 다른 글

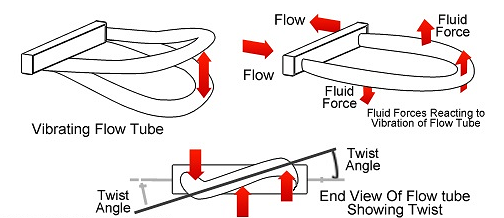

[계장/Flow] Coriolis Mass Flow Meter

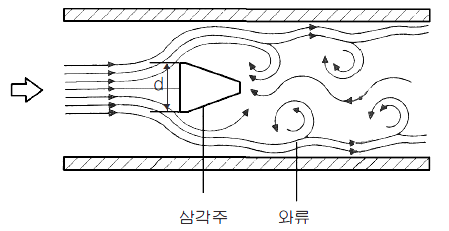

[계장/Flow] Vortex Flow Meter

[계장/Valve] PST (Partial Stroke Test) 개요

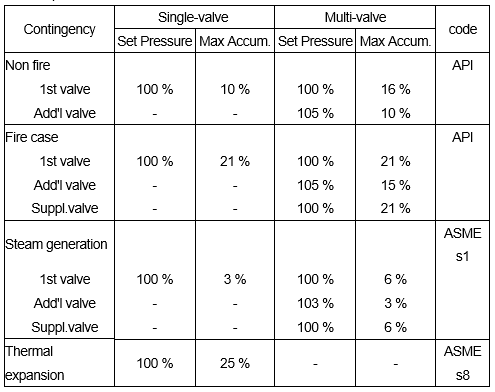

[공정] PSV Design Basis (일반사항)

[계장/Valve] Pneumatic Actuator (1)

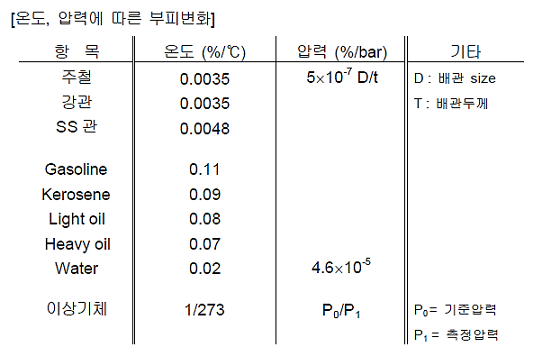

[계장/Flow] 유체의 기본 특성 (23.04.09 추가)
