파워바이스 설치가이드 l 초보자도 쉽게 따라할 수 있어요~ SMC3000, 에스엠씨3000

안녕하세요. 에스엠씨3000 입니다.

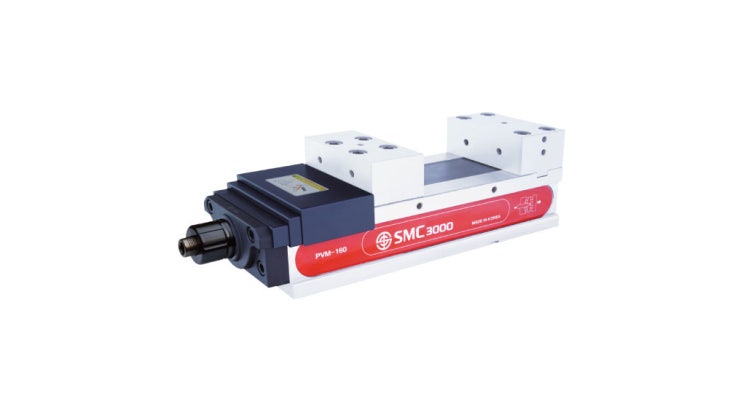

오늘은 파워바이스를 구매하셨을때 장비에 설치하는 설치 가이드 입니다. SMC3000에서 생산되는 모든 파워바이스 제품은 동일한 방식으로 설치 됩니다.

이물질 방지를 위해 파워바이스를 설치하기 전에 베드 바닥면을 헝겊이나 천으로 깨끗하게 닦아줍니다. 파워바이스 바닥면도 헝겊이나 천으로 깨끗하게 닦아줍니다.

파워바이스 바닥면에 가공된 키홈에 사각키를 체결해 줍니다. 사각키는 제품에 동봉 되어있는 부속박스에 구성되어 있습니다.

반대쪽도 동일하게 체결해 줍니다. 사각키 체결 후 파워바이스를 테이블 T-SLOT에 맞춰 조심히 내려 놓습니다.

제품에 동봉 되어있는 부속박스에 T너트, 바디픽서, 볼트, 와샤를 준비해 줍니다. 볼트 > 와샤 > 바디픽서 > 티너트 순으로 조립 후 T너트를 T-SLOT에 삽입 후 바디픽서를 파워바이스 바디에 가체결 해 줍니다.

(살짝만 조여주시면 됩니다.) 머시닝센터 스핀들 하단에 마그네틱베이스에 장착된 인디게이터를 부착 후 양...
