키르히호프 제1법칙, 제2법칙 ; 전류법칙(KCL), 전압법칙(KVL), 예제 문제풀이

키르히호프의 제1법칙 (전류법칙) Kirchhoff's Current Law, KCL 정의: 어떤 접점으로 들어오는 전류의 총합은 나가는 전류의 총합과 같다. 즉, 전류는 보존되며 회로의 어떤 지점에서도 전하가 축적되지 않는다는 뜻입니다.

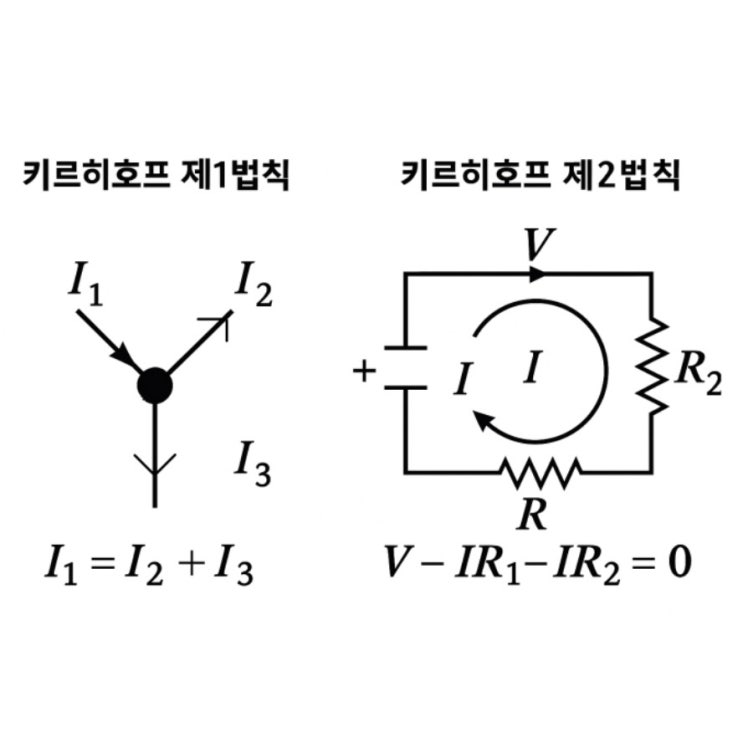

수식으로 표현하면: ∑전류 in = ∑전류 out 또는 ∑ 전류I = 0 (부호 고려 시) 예시: 전류1이 들어오고 전류2와 전류3이 나간다면 전류1 = 전류2 + 전류3 위에 키르히호프 제 1법칙 사진 예시 참고 키르히호프의 제2법칙 (전압 법칙) Kirchhoff's Voltage Law, KVL 정의: 어떤 폐회로(루프) 내에서 전압의 총합은 0이다. 즉, 한 바퀴를 돌고 나면 얻은 전압과 잃은 전압이 같아야 한다는 뜻입니다.

에너지가 보존된다는 개념이죠. 수식으로 표현하면: ∑V=0 전원의 전압과 저항에 의한 전압 강하 등을 합하면 0이 되어야 합니다.

예시: 어떤 폐회로에 전압 V, 저항 R1, R2, 전류 I 일 때 V−IR1−IR2=0...
