3. I/O 부품 배치

"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" 과 "규칙으로 배우는 임베디드 시스템-CPU 이론 및 펌웨어 설계 규칙" 책을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.

블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1. I/O 부품 배치 "규칙으로 배우는 임베디드 시스템" - PCB 설계 규칙 편의 규칙들을 상기하면서 그에 맞도록 부품을 배치하도록 한다. 1.

I/O 부품 배치 I/O의 배선의 꼬임, 노이즈 결합 등을 신경쓰며 I/O의 부품들을 배치 배치하도록 한다. 이들은 이 곳에서 완전한 고정이라기 보다, 실제 배선을 하면서 위치 및 방향 등을 변경하면서 작업하게 되므로, 전체적인 그림을 그린다는 느낌으로 배치한다.

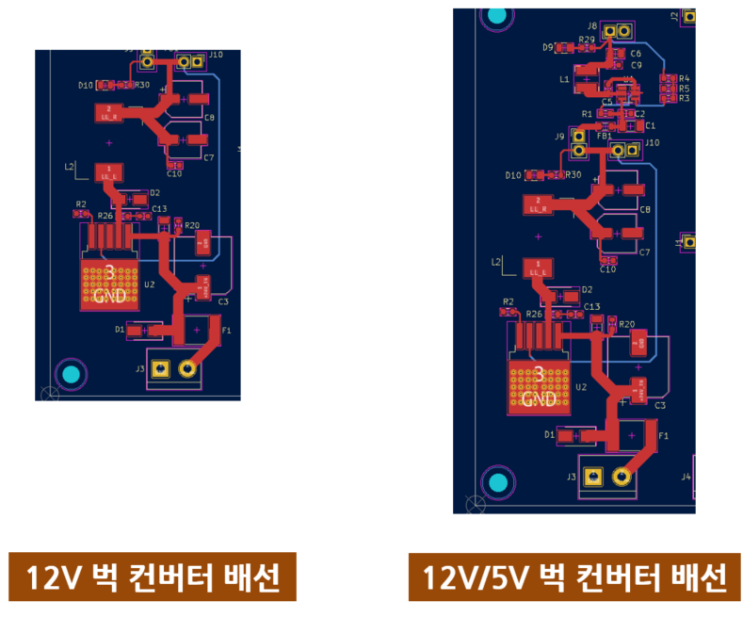

아래와 같이 작업해 보았다. 아래는 앞서 작업한 벅 컨버터와 함께 모두 배치된 모습이다....
