6. 그라운드 쿠퍼 작업

"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" 과 "규칙으로 배우는 임베디드 시스템-CPU 이론 및 펌웨어 설계 규칙" 책을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.

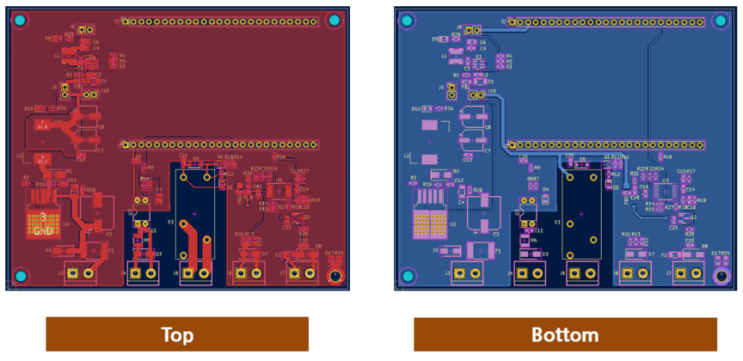

블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1.그라운드 쿠퍼 작업 2.그라운드 쿠퍼 보완 "규칙으로 배우는 임베디드 시스템" - PCB 설계 규칙 편의 규칙들을 상기하면서 그에 따라서 배선하도록 한다. 1. 그라운드 쿠퍼 작업 KiCad에서 Top 면과 Bottom 면에 그라운드 쿠퍼를 작업한다.

이 때, 외부와 연결되는 영역은 내부 시스템의 그라운드와 결합을 피하기 위하여 쿠퍼를 제거해 준다. 위에서는 절연 회로로 설계한 Digital Input 과 Digital Output(릴레이) 영역만 그라운드를 제거했는데, 필요하다면 다른 커넥터의 그라운드 쿠퍼도 좀 쿠퍼 영역의 제거 또는 클리어런스를...
