8. 최종 점검 및 거버파일 만들기

"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" 과 "규칙으로 배우는 임베디드 시스템-CPU 이론 및 펌웨어 설계 규칙" 책을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.

블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com PCB 제조를 의뢰하기 전에 마지막 점검 작업을 진행한 후, CPU 보드 설계 편에서 본 것과 같이 거버파일을 만들어 PCB 제조를 의뢰하도록 한다. 1. 실크스크린 작업 앞서 설계한 PCB 보드에 실크 스크린 작업을 진행한다.

필요한 정보들을 빼 놓치 않고 PCB 위에 젂어 주도록 한다. 여기서는 보드 이름, 커넥터의 +/- 표시, 커넥터 이름, 점퍼 정보 등의 작업이 진행 되었다. 2.

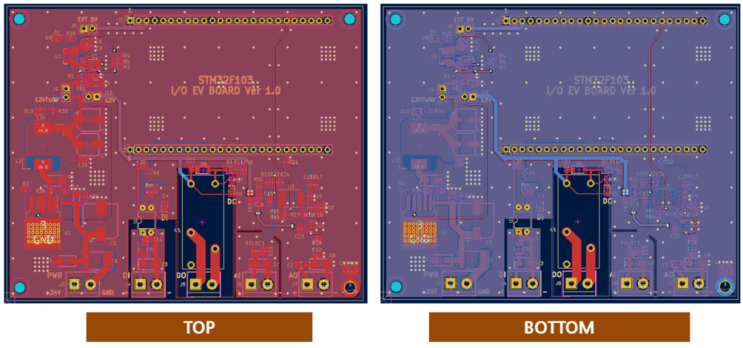

최종 PCB 모양 아래는 3D 모양이다. 3. PCB 의뢰 및 SMT 의뢰 STM32F103 PCB 설계 편에서 본 것과 같이 PCB CAM 데이터 및 SMT CAM 데이터를 생성...
