"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" 과 "규칙으로 배우는 임베디드 시스템-CPU 이론 및 펌웨어 설계 규칙" 책을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.
블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1.스티칭 비아 배치 2.결합을 위한 비아 배열 배치 3.써멀비아 배치 "규칙으로 배우는 임베디드 시스템" - PCB 설계 규칙 편의 규칙들을 상기하면서 그에 따라서 배선하도록 한다. 1. 스티칭 비아 작업 이제 그라운드 Plane의 외곽 및 내부에 스티칭 비아를 배치한다.
간격은 CPU 보드 설계에서 보았듯이 여기서는 1Cm ~ 3Cm 면 충분하다. KiCAD에서는 스티칭 비아 도구는 지원하지 않지만, 비아를 하나 생성하고 오른쪽 메뉴-> 특수도구 -> 어레이 생성으로 좀 쉽게 할 수 있다.

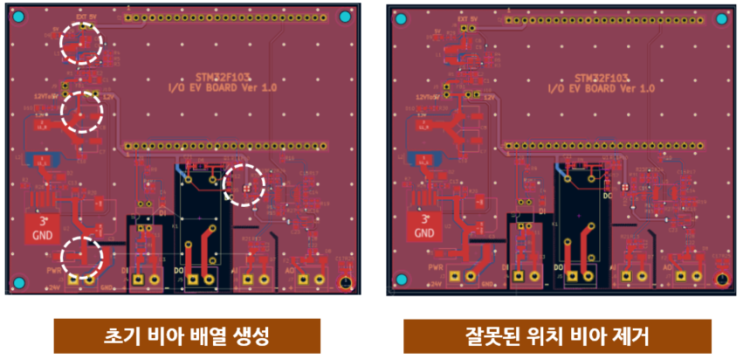

외곽 거리를 재서 아래와 같이 배치하였다. 저자는 그라운드 ...
#
KiCAD
#
PCB
#
비아배열
#
설계
#
스티칭비아
#
써멀비아
원문 링크 : 7. 비아 어레이 및 스티칭 비아
