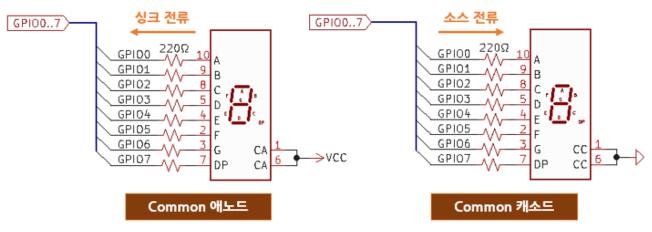

1.[일반 구동 회로] 7 세그먼트 LED 기초

"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" 과 "규칙으로 배우는 임베디드 시스템-CPU 이론 및 펌웨어 설계 규칙" 책을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.

블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1. 7 세그먼트 구조 및 전기적 특성 2. 7 세그먼트 구동 회로 3. 4-Digit 7 세그먼트 구동 회로 1. 7 세그먼트 LED 구조 및 전기적 특성 7 세그먼트(Segment) LED는 여러개의 LED들이 조합되어 있는 소자로 보드 상에서 정보 표시를 위해 가장 간단한 표시 장치가 아닐까 싶다. FND(Flexible Numeric Display)는 숫자를 표시하는 장치를 의미하는데, 7 세그먼트는 FND의 한 종류로 볼 수 있어 그냥 FND라고 부르기도 한다. 1.1. 7-세그먼트(Segment) LED 구조 및 종류 아래는 WAYJUN 사의...
