"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" 과 "규칙으로 배우는 임베디드 시스템-CPU 이론 및 펌웨어 설계 규칙" 책을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.
블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1.달링톤 트랜지스터 회로 2.스지클라이(Sziklai) 트랜지스터 3. 달링톤 트랜지스터 어레이 IC 1.

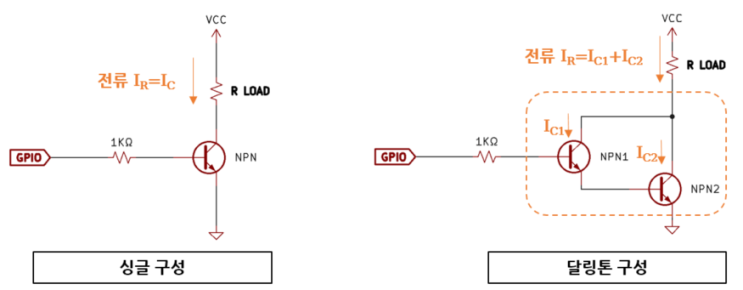

달링톤 트랜지스터 회로 트랜지스터를 이용한 출력 회로로 아래 (A)와 같은 싱글 타입은 자주 보던 회로로, "규칙으로 배우는 임베디드 시스템"-회로 설계 및 PCB 설계 규칙에서도 자주 보았던 기본적인 입/출력 회로에 대해서는 다루지 않는다. 아래 (B)와 같이 2개의 NPN 또는 PNP 트랜지스터를 사용한 회로를 달링톤(Dirlington) 트랜지스터 회로라 한다.
위와 같은 스위칭 회로에서 부하(로드)에 더 높은 전류가 필요하거나, 낮은 Ba...
