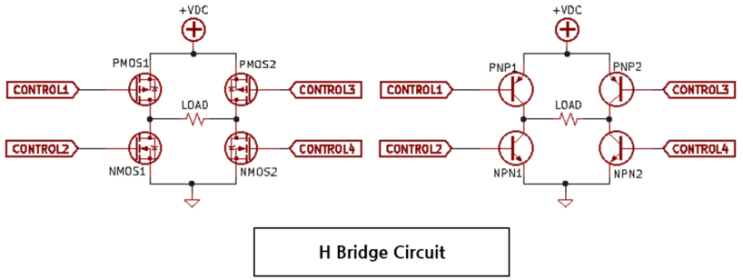

블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1.H 브릿지 회로 2.H 브릿지 회로의 데드 타임 1. H 브릿지 회로 H Bridge 회로는 아래 그림과 같이 NMOS/PMOS 또는 NPN/PNP를 이용하여 H 형태의 스위치가 되도록 구성한 회로를 말한다. 1.1.
하프 브릿지 회로 H 브릿지를 보기 전에 "규칙으로 배우는 임베디드 시스템"-회로 설계 및 PCB 설계 규칙의 CMOS 편에서 살펴보았던 회로에 대해서 다시 보도록 하자. CMOS 편에서 본 내용을 요약하면, (A)의 경우 NMOS가 ON 되었을때의 과전류 방지 목적인 R에 의한 전력 손실 문제가 있어 (B)와 같은 형태로 구동한다. ...
