"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" -회로 설계 규칙 편을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.
블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1. 목표 2.
심볼 필드(Symbol Field) 수정 3. BOM 문서 출력 1.
목표 회로 설계가 끝났으니, PCB 아트웤 작업과 사용 부품을 구매하는 작업이 필요하다. BOM 문서는 부품에 관한 수량, 참조 번호, 용량, 가격 등에 관한 정보들의 문서이며, 각각의 요소들은 사용자가 지정할 수 있다.
부품을 수배하고, 조립(특히 SMT작업시)하는 기준 문서가 된다. 이 문서는 PCB 설계 편에서 다시 한번 보게 될 것이다. 2.

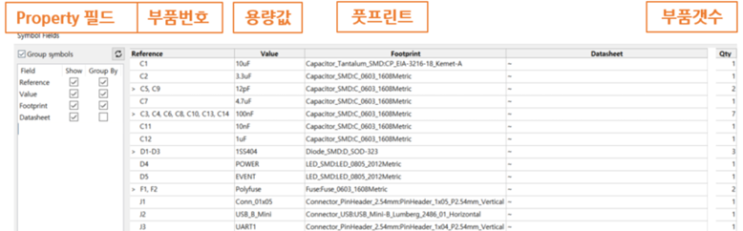

심볼 필드(Symbol Field) 수정 부품을 구매하기 위해 부품 이름, 용량 등 정보가 정확히 기입되어야 한다. 이런 이유로 우리는 부품들을 선정하면서, Descriptio...
#
