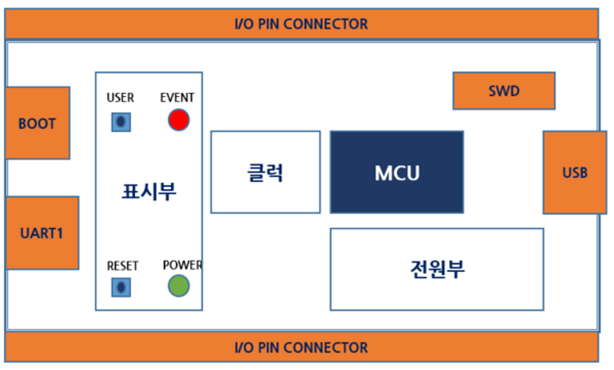

3.부품의 배치(레이아웃)

"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" -PCB 설계 규칙 편을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.

블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1. 마운팅 홀(Mounting Hole 배치) 2.

커넥터와 MCU의 배치 3. 클럭 회로 블록 배치하기 4.

바이패스 커패시터 배치하기 5. 기타 회로 블록 배치하기 6. 3D View 확인하기 외곽을 그리고 부품을 배치하는 레이아웃(Layout) 작업이 PCB 설계의 첫걸음이다.

이 장에서는 부품을 배치하는 규칙에 대해서 살펴보고, 실제로 배치시켜 보도록 한다. 부품 배치를 할 때 Grid의 단위를 바꾸어 가면서 작업하면 편한데, 1mm 단위로 움직여야 한다면, 1mm Grid를 선택하면 소자들이 1mm 단위로 움직이기 때문에 위치를 맞추기 쉽다.

여기서는 모두 전면에 부품을 배치할 예정이지만, 후면...
