"규칙으로 배우는 임베디드 시스템-회로 설계 및 PCB 설계 규칙" -PCB 설계 규칙 편을 읽고 진행하시길 권장합니다. 들어가기에 앞서 해당 도서의 목차는 아래 사이트에서 확인하시길 바랍니다.
블로그의 내용 해당 블로그는 "규칙으로 ... blog.naver.com - 목 차 - 1. 내부 In1 레이어에 그라운드 Plane 만들기 2.

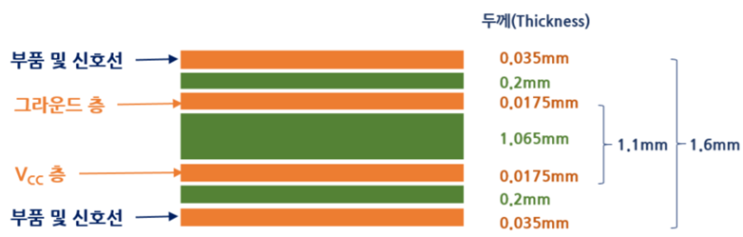

Bottom 레이어 그라운드 Pour 만들기 3. In2 파워(VCC) Plane 만들기 이 장에서는 4층 기판의 VCC, 그라운드 Plane을 내부층 In1, In2에 만든 후, 그라운드 Pour와 아직 배선하지 않은 VCC, 그라운드 핀들을 비아를 사용해 연결하는 법에 대해 다룬다.
실제 POWER Plane과 그라운드 Plane을 만들어 보도록 하자. Copper Pour는 PCB의 한 영역에 구리를 부어 만드는 영역을 말하며, 그라운드 크기를 키우기 위해 사용할 때는 그라운드 Pour라 한다.
Plane과 Pour는 동일 Fill 기능을 사...
#
