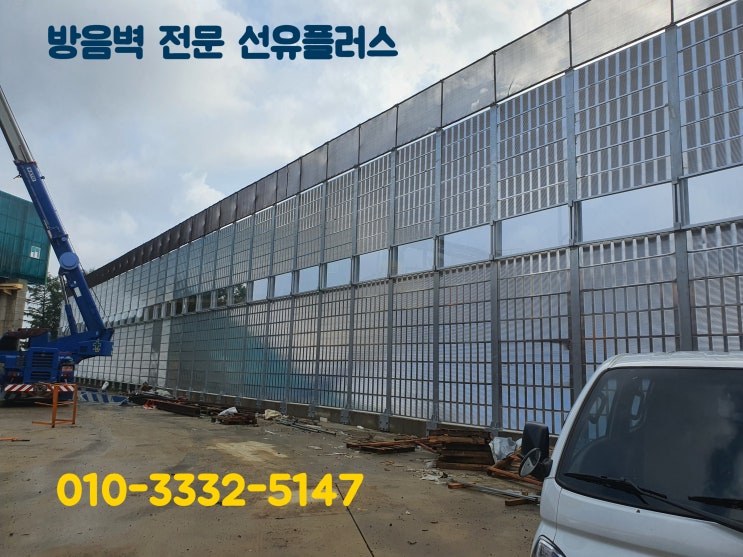

골재 파쇄장 소음 대책

골재파쇄장 방음벽 금일은 레미콘에 들어가는 골재를 가공 및 공급하는 골재파쇄장에 소음민원을 위한 방음벽 설치현장을 포스팅 하도록 하겠습니다. 방음벽 설치를 위한 옹벽 정리 기존에 옹벽이 이미 설치 되어 있어 L형 앙카볼트를 심을 수가 없기 때문에 다른 방법을 찾아야 했습니다.

높이가 8m나 되고 그 위로 방진망도 붙여 주어야 하기 때문에 케미칼 앙카만으로 시공하기에는 풍압을 견딜 수 없어 옹벽을 관통하여 5개의 볼트를 체결하여 지주를 설치하는 방법으로 선택하였습니다. 옹벽을 코아작업으로 구멍을 먼저 뚫어주어 M32mm 양산볼트가 들어갈 수 있도록 제작 설치하기로 하였습니다.

방음벽 지주 설치 ㄷ 자형으로 가공한 베이스플레이트를 붙인 H빔 지주를 세워주고 있습니다. 고정은 양산 볼트 M32x600L으로 잡아주었습니다.

경사 부분은 높이를 상부에 맞춰서 일상단 부분이 똑같도록 제작 설치하였습니다. 경사각도에 맞춰서 베이스플레이트도 가공하여 제작하여 튼튼하게 고정될 수 있도록 하였습니다....
