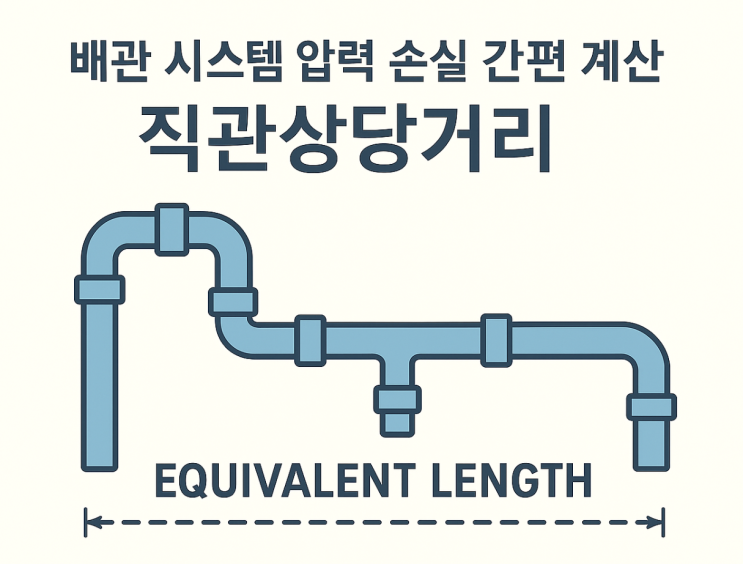

배관 시스템 압력 손실 간편 계산, 직관상당거리(Equivalent Length)

배관 시스템을 설계하고 운영할 때, 압력 손실(Pressure Loss)은 펌프나 팬의 용량을 결정하는 데 필수적인 요소이다. 단순히 파이프의 길이에 따른 마찰 손실뿐만 아니라, 엘보, 밸브, 티 같은 다양한 배관 아이템들이 유체의 흐름을 방해하며 추가적인 손실을 발생시킨다.

이러한 손실을 정확히 계산하려면 전문 소프트웨어가 필요하지만, 초기 설계 단계나 현장에서의 긴급한 간이 계산에는 비효율적일 수 있다. 이럴 때 사용하는 것이 바로 직관상당거리(Equivalent Length)이다. 1.

직관상당거리(Equivalent Length)란 무엇인가? 직관상당거리(Le)는 특정 아이템(예: 엘보, 밸브)에서 발생하는 압력 손실이 동일한 유체가 흐르는 직선 파이프의 특정 길이에서 발생하는 압력 손실과 동일하다고 가정하는 개념이다.

즉, 복잡한 피팅을 거치는 에너지 손실을 마치 파이프가 더 길어진 것처럼 '환산'하여 계산을 단순화하는 방법이다. 이 방법은 특히 난류(Turbulent Fl...
