평소에 컴퓨터에 관심있게 공부한 사람 혹은 공대생이라면 레지스터에 대해서 한번이라도 들어본 적이 있을 것이다. 레지스터는 종류에 따라 여러개의 비트를 저장하는 장치이다.

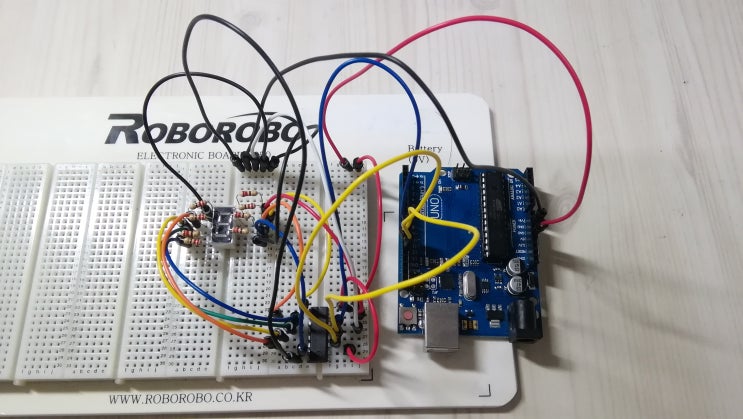

이번에 만들 회로는 시프트 레지스터로 각 비트에 대해 저장한 값을 7세그먼트(7Segment)에 출력하여 숫자를 카운트시키는 것이다. 먼저 회로를 구성하기 위해서는 각 소자에 대해 기본적인 지식이 필요하다.
사용할 레지스터인 74HC959의 기본 구조와 데이터 시트이다. 곁으로 보면 각 측면에 8개의 핀이 있다.
즉 시프트 레지스터는 총 16개의 단자로 구성되어 있습니다. 각 핀에 대해서는 역활이 존재하며 소자의 왼쪽 하단에 동그라미로 패여있는 부분부터 1번 핀,2번 핀, 3번 핀 차례대로 구별합니다.
쉬프트 레지스터의 핀 역활과 논리 구조에 대한 시트입니다. 1번 핀~7번 핀, 15번 핀(Q0 ~ Q7) : 출력을 제어할 8개의 핀 8번 핀(GND) : Ground 9번 핀 : 각 비트를 차례대로 직렬 출력 10번...
