간단한 부분이지만 LTspice의 기능들을 파악하는 데에 도움이 될 것이라 생각했다. 저항의 직렬 병렬을 통해 LTspice를 익히려고 한다.

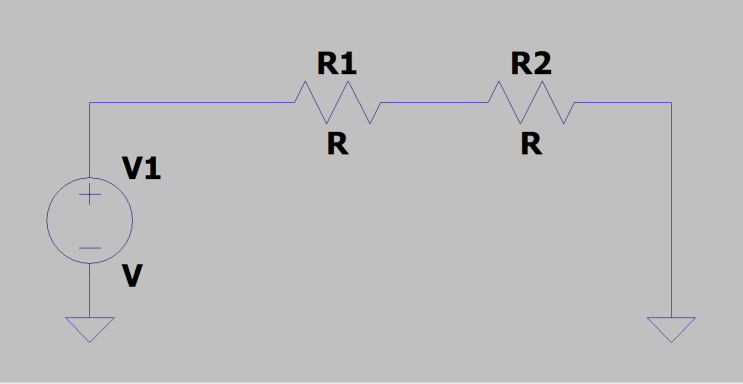

저항의 직렬연결 저항의 직렬연결 먼저 다음과 같이 회로를 구성한다. 전원은 Component에서 voltage를 검색하면 나온다. component 각 소자에 값을 입력해 보려 한다.
소자를 우 클릭하면 값을 넣을 수 있다. voltage 우 클릭 시 DC value : 직렬 전압의 크기를 입력한다. Series Resistance : 사전적 의미는 직렬 저항이다.
전압원의 저항을 입력할 수 있다. Advanced : 다양한 전압을 인가할 수 있는 기능이다.
이번 글에서는 자세하게 다루지 않고 다음 장에서 다룰 듯하다. 입력에 있어서 특이사항은 단위와 함께 적어도 괜찮다.
위키피디아 scale 표 그러니까 1000이라고 적는 것과 1k라고 쓰는 것은 같다. 표 1열에 있는 단위를 적어서 사용할 수 있다.
그냥 아무 단어나 적을 경우, 예를 들...
#
