[회로이론] 1차 회로(RC) 예제풀이 (Sequential Switching)

앞서 공부한것들을 토대로 전공책의 1차 회로 예제를 풀어보겠다. 일단 그전에 Sequentail Switching 이 뭔지 보고 넘어가자.

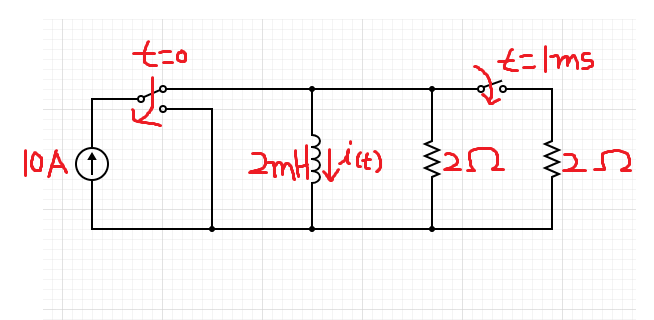

회로에 두개이상의 스위치가 있을때 서로 다른 경우들이 발생하는 것이다. 위의 회로가 있다고 가정하자. t = 0 0 < t < 1ms 1ms　≤ t 일때 모두 다른 회로가 그려질 것이다.

우리는 저 순서대로 회로를 분석해나가면 된다. 1. t = 0 t < 0 일때의 회로입니다. 저희가 여기서 구하고싶은건 i(0)의 전후 조건이겠죠?

t < 0 에서는 회로가 계속 이 상태였을 것이고 dc회로에서의 인덕터는 단락(short)이죠. 그러면 10A의 전류원의 전류는 저항으로 가지않고 모두 단락된 도선으로 흐르게 됩니다. 2. 0 < t < 1ms 왼쪽에 있던 스위치가 0초에 닫히게 되면 전류원의 전류는 저항, 인덕터 쪽으로 가지않고 소자가 없는 도선으로만 전류가 흐르고 빙글빙글 도는 루프가 되버리겠죠.

그렇게되면 남은건 저 두개의 소자일것입니다. 인덕...
