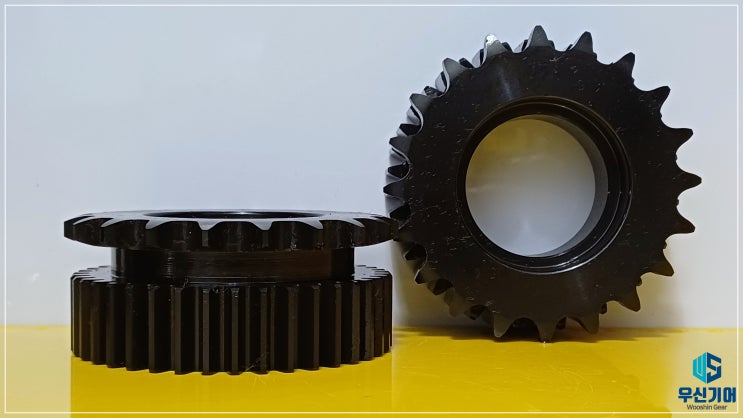

기어 셰이퍼에서 가공한 더블기어(M2 40T + RS40 20T)

안녕하세요, 기어 제작 전문업체 우신기어입니다. 오늘 포스팅할 부품은 평기어 + 스프로킷이 결합된 더블기어입니다.

평기어 규격은 M2 40T, 스프로킷 규격은 RS40 20T입니다. 양쪽에는 Ø47 베어링이 들어갑니다.

CNC 선반에서 평기어 부분을 1차 가공하였습니다. 그리고 2차에서 스프로킷 외경 및 그루브를 가공하였습니다.

두 가지 기어가 하나로 결합되어 있고, 양쪽에 베어링이 들어가는 만큼 정확한 공차와 동심도를 신경 써서 작업하였습니다. 아래는 CNC 선반에서 2차 가공 전과 후 사진입니다.

Previous image Next image CNC 선반 가공 전과 후 사진 치절 작업은 호빙머신이 아닌 기어 셰이퍼에서 진행하였습니다. 일반적으로 평기어와 스프로킷은 호빙머신에서 치절 작업을 하는데요.

이번 부품은 평기어와 스프로킷 사이 간격이 좁아 기어 셰이퍼에서 작업하였습니다. 아래는 기어 셰이퍼에서 평기어를 가공하는 영상입니다.

우신기어는 기어 셰이퍼를 보유하고 있어, 여러 종...
