HD-SDI PC형 분배기

이번에 소개하는 보드는 PC 데스크탑의 PCI슬롯에 꽂아서 사용할수 있는 HD-SDI분배기이다. 보통 외부에 장비를 설치해서 아답타를 이용해서 사용하지만 PC가 설치되어있는 곳이라면 전원과 별도의 공간이 필요가 없이 사용할수가 있다.

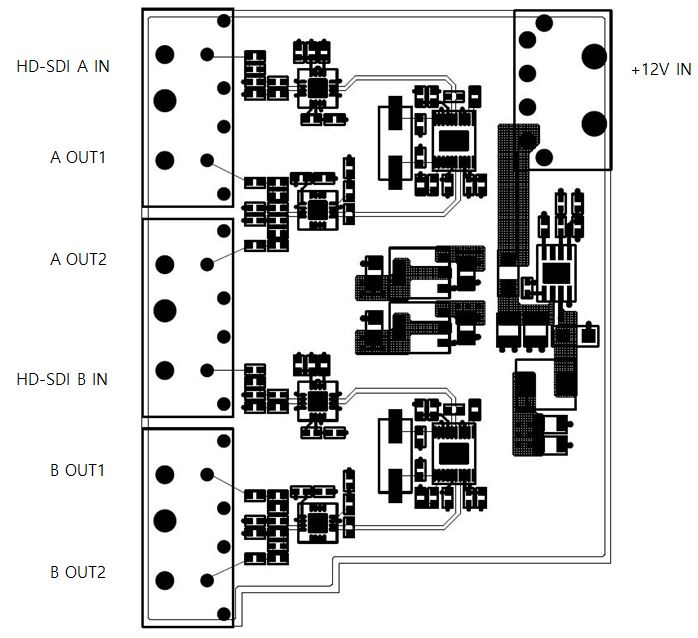

위 사진에 보면 HD-SDI 입력 2개와 각 입력별로 2개의 출력이 나오게끔 되어있다. 전원은 PC에 있는 전원 커넥터를 그대로 사용할수 있다.

분배기에는 총 3가지 Type의 IC가 들어가는데 모두 TI사의 Device를 사용하였다. SDI Equalizer : LMH0344S SDI Reclocker : LMH0346MH SDI Driver : LMH0302SQ 궁금사항은 덧글, 안부게시판, 메일로 [email protected] 메일 보내시는 분들은 옆 취미생활란에 공지 부분 꼬~옥 읽고 보내시기 바랍니다....
