요즘 ChatGPT를 이용해서 다양한 정보를 얻는데 도움을 많이 받고 있어서 이번에는 FPGA VHDL언어로 패턴을 만드는 것을 ChatGPT에게 한번 물어보았다. 보드와 LCD Panel은 영상계측기 벡터스코프를 한 보드를 사용하였다.

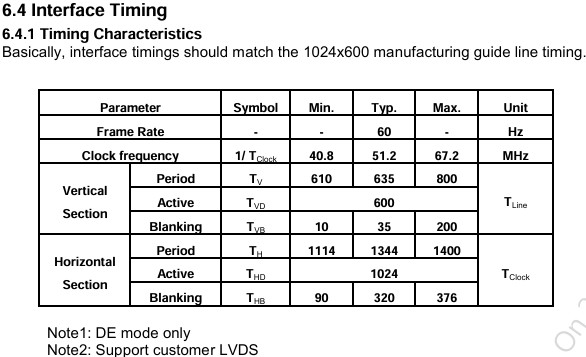

VHDL 코드를 가지고 먼저 LCD Panel에 자체적으로 간단한 패턴을 만들어야한다. 사용 LCD Panel 의 스펙을 보면 해상도 1024x600에 60Hz지원 RGB패널이다.
여기서 중요한건 H sync, V sync, De 신호를 위 Spec안에서 만들어야 한다. 나는 MAX기준의 67Mhz Clock, 1400 x 800 의 Sync 신호를 만들어 주었다.
H Total 1400해상도와 H Blank 200 의 H Sync와 그 안에서 1024 해상도의 DE 신호를 만들어주어야 한다. V total은 800 line에 blank 200line, Active 600의 sync 신호를 만들어주었다.
이제 이 H sync, V sync, De 신...
